螺旋分級機簡介

昆明礦機系列螺旋分級機可適用于:

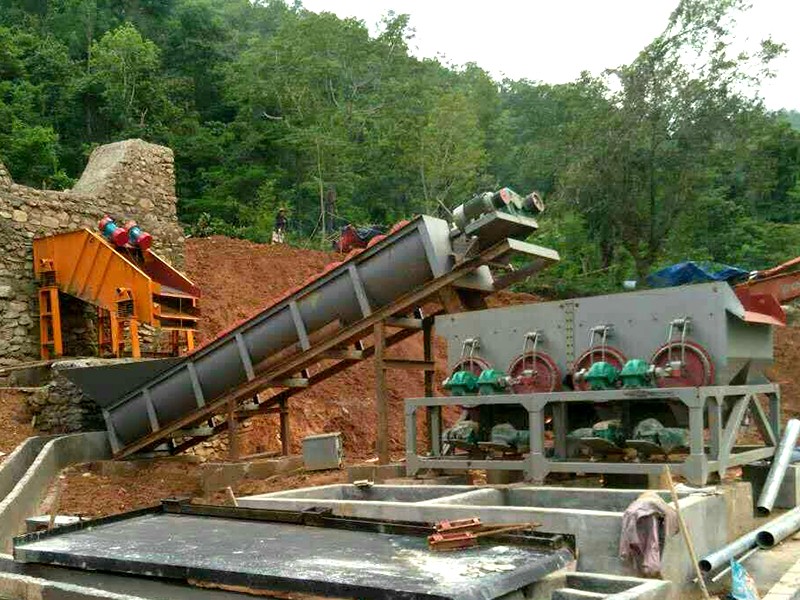

  • 各類選礦廠中與球磨機組成閉路工作----把球磨機研磨后的物料分級,粗料利用螺旋片旋片重新旋入磨機進料口再次研磨,把細料從溢流管子排出;
  • 在重力選礦廠中來分級礦砂和細泥;
  • 金屬選礦流程中對礦漿進行粒度分級;
  • 洗礦作業中的脫泥、脫水等作業。

螺旋分級機主要分為高堰式單螺旋、高堰式雙螺旋,低堰式單螺旋、低堰式雙螺旋,沉沒式單螺旋、沉沒式雙螺旋等幾種。其中低堰式螺旋分級機目前國內用的已經很少,昆明礦機眾多螺旋分級機案例中主要采用的是高堰式及沉沒式兩種。

高堰式螺旋分級機:主要用于分級0.15mm-0.83-的各類礦石?!案哐摺钡拿饬x是指螺旋分級機溢流端螺旋葉片的頂部高于溢流面,而溢流端的螺旋中心則低于溢流面,分級液面的長度不大,液面可直接感受到螺旋葉片上的攪動作用,故適于粗級分級作用。

沉沒式螺旋分級機:適用于0.07mm-0.15mm的各類礦石分級溢流。區別于高堰式螺旋分級機,這種分級機的螺旋葉片全部位于溢流面以下,分級面積大而又平穩,適于細粒級分級。

為什么選擇昆明礦機的螺旋分級機

  • 昆明礦機是昆明螺旋分級機的核心廠商,昆明本地實體廠商,廠家直接供貨,集團化企業,有實力有保證;
  • 昆明礦機擁有技術精湛的昆明螺旋分級機專家團隊,可以為用戶提供更高效迅捷的螺旋分級機技術服務;
  • 昆明礦機擁有眾多昆明螺旋分級機案例可供用戶考察,事實勝于雄辯;
  • 眾多昆明螺旋分級機用戶的使用反饋?zhàn)C明,昆明礦機的產品質量可靠、服務用心;
  • 選購昆明螺旋分級機,您應該選擇更放心的!

螺旋分級機主要組成

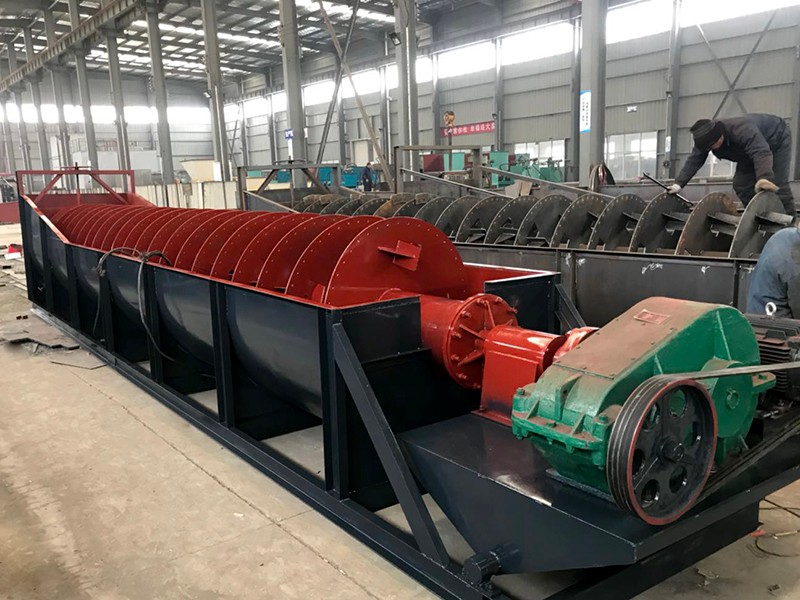

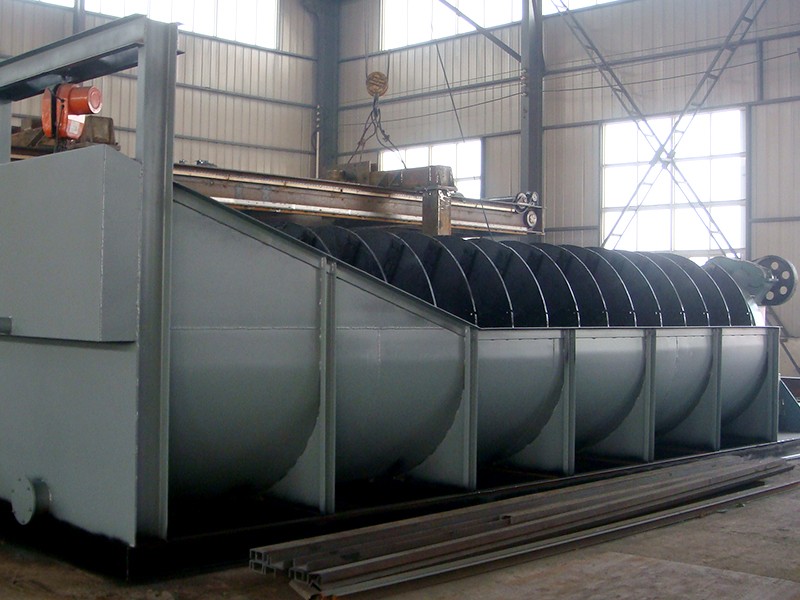

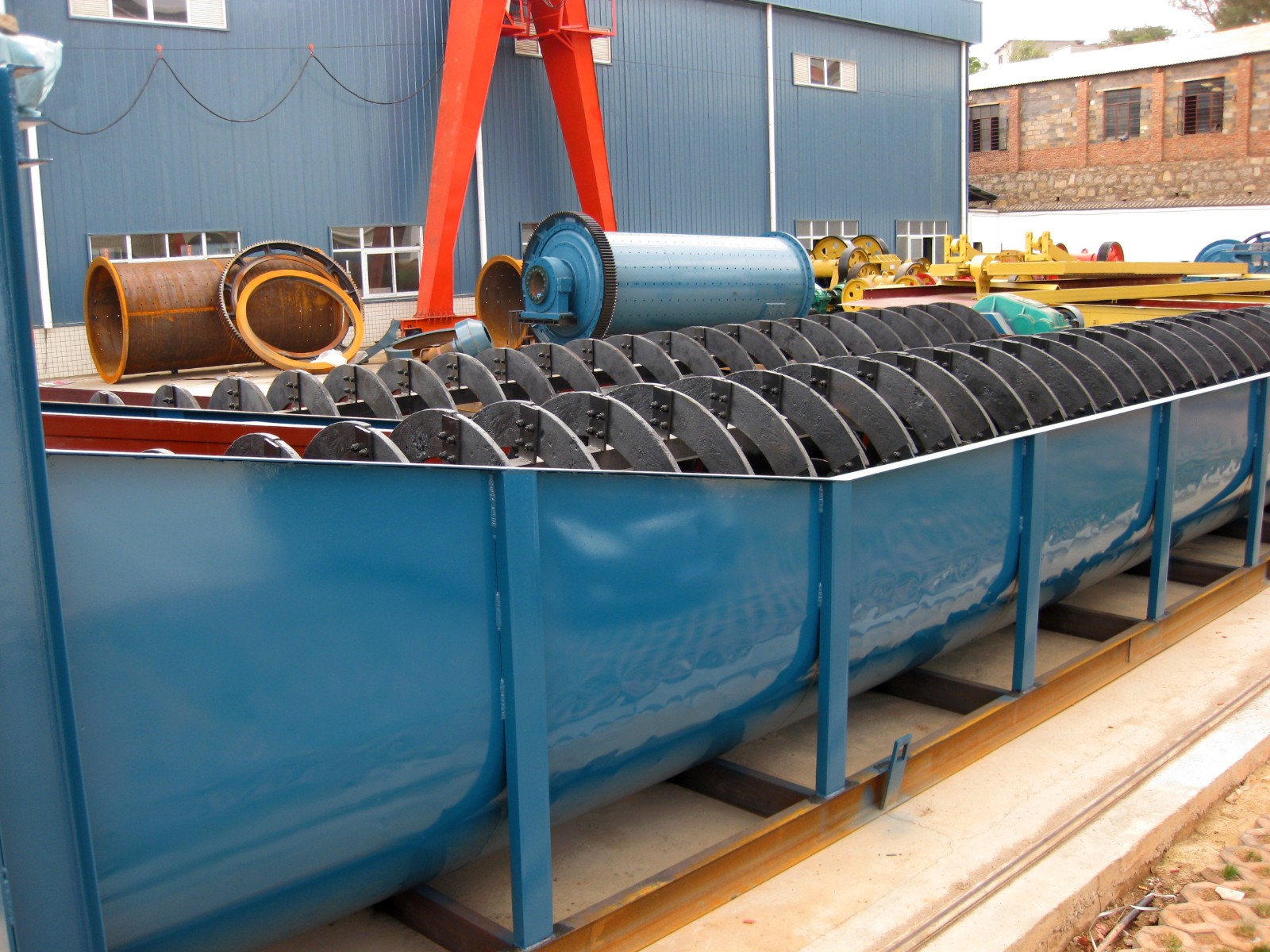

昆明礦機系列螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成,底座采用槽鋼,提升裝置分電動和手動兩種。機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套,耐磨耐用。

螺旋分級機工作原理

螺旋分級機的主要機理是借助于各類固體顆粒比重不同、大小各異,在液體中的沉降速度不同,從而實現礦石顆粒進行分級。其中細礦粒浮游在水中溢流而出,而比重大、顆粒粗的粗礦粒則沉于槽底,隨著螺旋分級機螺旋葉片不斷旋轉,被向上推直至排出。

昆明礦機螺旋分級機參數表

類型型號
規格
螺旋直徑
(mm)
水槽長度
(mm)
螺旋轉速
(r/min)
生產能力(t/d)水槽
坡度
(°)
螺旋重量
(t)
重量
(kg)
返砂溢流
高堰式
螺旋
分級機
FG500φ50045008~12.5135 ~2103214-18.50.751980
FG750φ75055006.0-10.0340 ~5706514-18.51.13005
FG-1000φ100065005.0~8.0675 ~108011014-18.51.95310
FG-1200φ120065005.0~8.01170 ~187015514-18.53.78000
FG-1500φ150083004.0~6.01830 ~274023514-18.55.19800
FG-2000φ200084003.0~3.53240 ~540040014-18.57.120500
FG-2400φ240092002.5~4.04650 ~745058014-18.510.225700
2FG-1200φ120065005.0~8.02340 ~374031014-18.53.7×213300
2FG-1500φ150083004.0~6.03660 ~548047014-18.55.1×222100
2FG-2000φ200084003.0~5.56480~1080080014-18.57.1×236500
2FG-2400φ240092002.5~4.09300 -14900116014-18.510.2×245800
2FG-3000φ3000125002.0~3.214600~23400178514-18.520×273000
沉沒式
螺旋
分級機
FC-1000φ100076005.0~8.0675 ~10808514-18.52.46000
FC-1200φ120084005.0~8.01170 ~187012014-18.54.89280
FC-1500φ1500105004.0~6.01830 ~274018514-18.56.412570
FC-2000φ2000129003.0~3.53240 ~594032014-18.58.629100
FC-2400φ2400142002.5~4.04650 ~745045514-18.512.841000
2FC-1200φ120084005.0~8.02340 ~374024014-18.54.8×219600
2FC-1500φ1500105004.0~6.03660 ~548037014-18.56.4×230700
2FC-2000φ2000129003.0~5.56480~1180064014-18.58.6×250000
2FC-2400φ2400142002.5~49300~1490091014-18.512.8×267900
2FC-3000φ3000143002.0~3.214600~23400141014-18.524.1×284900
