什么是陶粒砂回轉窯?

陶粒砂回轉窯陶粒砂生產線的核心設備,顧名思義,陶粒砂回轉窯也是回轉窯的一種,可廣泛采用粉煤灰、頁巖、黃泥、爐渣、黏土、河底淤泥等各種物料燒結生產陶粒。

就回轉窯設備而言,如何能更大化地有效利用熱能同時還要兼顧設備的處理能力是廠商技術實力的集中體現,昆明礦機作為云南陶粒砂回轉窯設備的龍頭企業,數十年的設計、實踐經驗,在這方面擁有毋庸置疑的穩居上游地位。

昆明礦機系列陶粒砂回轉窯優勢

  • 秉承昆明礦機系列回轉窯設備的優良工業設計與加工水平,陶粒砂回轉窯也具有結構簡單、熱能利用率高、熱耗低、設備運行壽命長等突出優勢;
  • 系列陶粒砂回轉窯具備自動溫控設計,可實現超溫報警功能,技術革新的二次進風設計充分利用余熱,降低用戶的生產成本;
  • 全系列各規格陶粒砂回轉窯采用昆明陶粒砂生產線專家組創新的窯頭、窯尾密封技術,熱能外泄量大幅降低,大大提升熱能利用率;

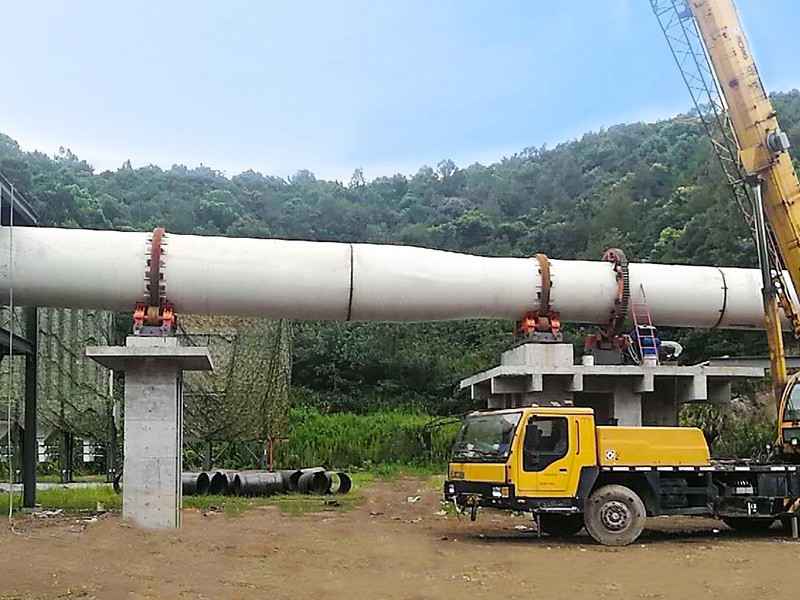

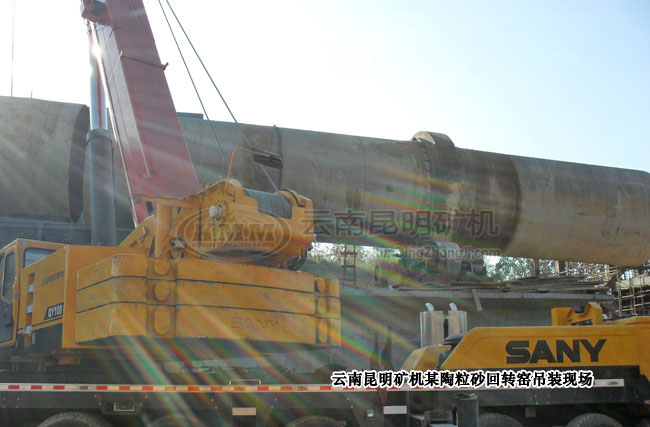

陶粒砂回轉窯吊裝現場照片

昆明礦機系列陶粒砂回轉窯結構特點

  • 昆明礦機系列陶粒砂回轉窯設備主要組成部分包括:筒體、支承裝置、窯頭、窯尾密封裝置、帶擋輪支承裝置、噴煤管裝置等等。
  • 陶粒砂回轉窯安裝時窯體中心線與水平線之間有一定的夾角,整個回轉窯筒體由托輪裝置支撐,并由擋輪裝置來控制窯體上下移動。
  • 為了充分保證主傳動電源發生中斷后窯體依然可以保持慢速轉動以防止窯體變形,昆明礦機系列陶粒砂回轉窯除了設計了主傳動裝置外,還設置了相關的輔助傳動裝置。
  • 昆明礦機系列陶粒砂回轉窯的窯頭采用殼罩式密封,窯尾則采用軸向接觸式密封裝置,充分保證了更給力的密封,降低熱能外泄。

陶粒砂回轉窯規格參數(以頁巖陶粒生產線為例)

產品規格 (m)生產能力 (t/d)主電機主減速機重量 (t)備 注
型號功率型號速比
φ1.8x2672JZT2-72-430JZQ750-1-Ⅰ48.5766
φ1.9/1.6x3972JZT2-72-430JZQ750-1-Ⅰ48.5766
φ1.9x3684YCT315-4A37ZS110-5-Ⅲ78.1985.9
φ2.2x4598.4JZT82-655ZA12593.93104
φ2.5x40160Z2--9240ZS125-2-Ⅰ134.9143
φ2.5x45170JTZ82-445ZS125-4-Ⅰ69.71148
φ2.5x50180ZT3-72-430ZS145-9-Ⅴ122.8173
φ2.5x60168YCT355-4B75ZS165-7-Ⅱ99.96222鋁礬土煅燒窯
φ3x48360-480YCT355-4B75ZS145-7-Ⅱ100.4170.6
φ3.1/2.5x78216-240Z4—225-3175ZS165-2-Ⅱ57.17268
φ3x48700ZSN4-280-21B110MSY56-28-Ⅱ28244窯外分解
φ3x100.94450ZSN4-280-21B90NZS995-90-Ⅵ-L90526多筒冷卻
φ3.2x501000ZSN4-280-21B160MSY56-28-Ⅱ28252.4窯外分解
φ3.2x52600ZSN4-280-21B125ZSY1110-71BL71.54275預熱器窯
φ3.3x521000ZSN4-280-11B125NZS995-40-Ⅵ-BR40283窯外分解
φ3.5x52.51400Z2-112180ZS17779.22360窯外分解
φ3.5x541500ZSN4-3156-092220ZSY500-40-Ⅴ40368窯外分解
φ3.6x70490ZSN4-280-11B125ZS177-5-Ⅱ79.2419余熱發電窯
φ3.95x562000Z4-280-32BTH250ZSY560-40-Ⅰ40417窯外分解
Φ4x2890ZSN4-280-21B160ZSY500-71-Ⅳ71300
φ4x60m2500ZSN4-355-09Z315ZSY630-35.5-Ⅰ34.6523窯外分解
φ4.2x60m2800ZSN4-355-12420ZSY710-35.5-Ⅰ35.5---窯外分解
φ4.3x60m3000ZSN4-355-12375ZSY710-4040553窯外分解
φ4.8x75m5000ZSN4-400-92630JH710-4042841窯外分解
