棒磨制砂機綜合介紹
棒磨制砂機(也稱作“棒磨機"),因?yàn)閮?nèi)部裝載的研磨介質一般為鋼棒而得名,昆明昆明礦機系列棒磨制砂機是在人工砂石生產中廣泛使用的制砂設備,在眾多制砂場、路橋建設案例得到應用,適用于石英石、長石、石英砂、白云石、獨居石、各類礦石等等的研磨、破碎作業,可用于建筑用砂、耐火材料、水泥、銅礦石、金砂礦、混凝土廢料、銅鐵礦石等等硬、脆物料的中碎、細碎作業,棒磨制砂機具備高效、節能的突出優勢,與同行業其他傳統制砂機相比節能40%~50%。棒磨制砂機已經成為制砂設備中的重要設備之一。

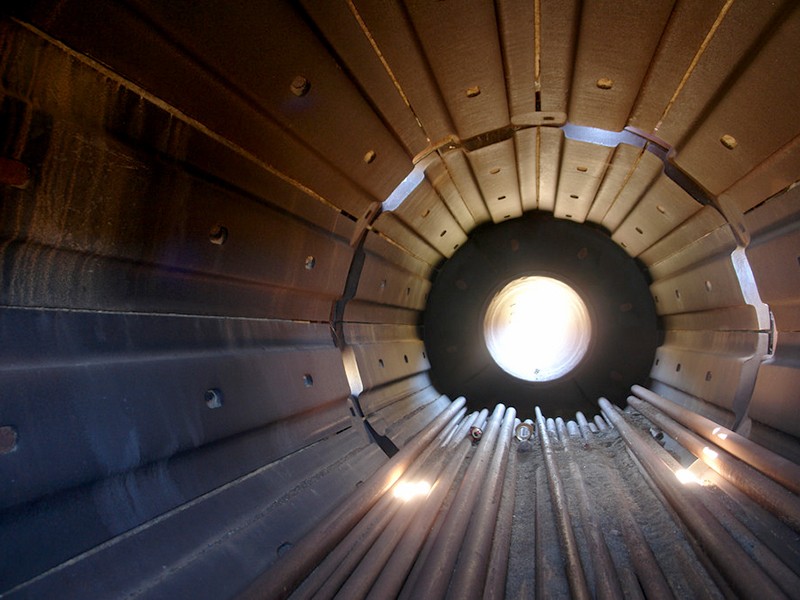

為防止棒磨制砂機內部裝載的鋼棒在工作時發生錯亂、紊亂,鋼棒的長度一般設計的比棒磨機筒體短25-50mm,同時鋼棒的裝載量一般為棒磨制砂機筒體內有效容積的35%-45%,在設計圖上,靜止?fàn)顟B(tài)下,鋼棒的水平面比棒磨機筒體中心水平線低100mm~200mm。昆明礦機系列棒磨制砂機的鋼棒通常采用含碳0.8%-1%的高碳鋼制造。
昆明礦機擁有眾多昆明棒磨機項目和云南棒磨機案例可供客戶預約參觀。
昆明礦機系列棒磨機的優勢
- 節能、高效,據昆明礦機昆明棒磨機技術專家測定,與同行業其他創統制砂機相比節能40%以上;
- 設計更科學、可靈活配置,昆明礦機云南棒磨機專家經過50多年的技術沉淀,系列棒磨機不斷改良設計,具有同行業穩居上游水平的可控進出料技術,精湛的棒磨機研發實力可實現結合用戶的具體需求,配備更合理的研磨體;
- 昆明礦機系列棒磨機研磨體與物料之間為線性接觸,具有一定的選擇性磨碎作用,產品粒度比較均勻,過粉碎礦粒少,處理量更大;
- 昆明礦機系列棒磨機出料粒度可控,通過細度控制裝置和出料篩分裝置(可選配),雙重把關,可有效防止過磨和不合格品混入成品。
- 昆明礦機系列棒磨機有干式棒磨機和濕式棒磨機兩種,可適應不同昆明棒磨機用戶和云南棒磨機市場的不同需要。
- 100多位一線昆明棒磨機專家團隊,可以為包括云南棒磨機用戶在內的廣大國內外用戶提供更迅捷、及時的技術支持服務。
棒磨制砂機的工作原理
棒磨制砂機啟動后,電機經由減速機帶動大齒輪(邊緣傳動型棒磨制砂機)或中心傳動軸(中心傳動型棒磨制砂機)進而驅動整個筒體進行回轉運動,筒體裝載的磨礦介質(鋼棒)和磨礦介質在離心力以及摩擦力的共同作用下,被提升到一定高度,呈拋落或自由落體狀態落下,從而產生研磨、破碎作用,被磨碎的物料通過溢流、連續給礦的力量排出棒磨制砂機。
棒磨機和球磨機的區別有哪些?
- 顧名思義,兩者最大的區別在于內部研磨介質不同,棒磨機常用的研磨體為φ50-100mm的鋼棒,球磨機則采用不同規格的鋼球作磨礦介質。因?yàn)檠心ソ橘|(zhì)不同,同規格的棒磨機處理量要比同規格球磨機處理量大,為什么呢?請思考一下。。。*_*
- 為防止內部裝載的鋼棒在工作時發生紊亂、彎曲、折斷等等現象,昆明礦機系列棒磨機筒體長度與直徑比一般為1.5~2.0,且棒磨制砂機端蓋上的襯板內表面設計為垂直平面。而球磨機的筒體長度與直徑比一般稍大于1。
- 棒磨制砂機一般采用溢流型、開口型排礦,而不采用格子板排礦。同時排礦端中空軸頸直徑一般要比同規格的球磨機大。
- 棒磨制砂機的筒體轉速一般比同規格球磨機轉速低,目的是為了保證內部的介質呈瀉落式運動,保證棒磨機的作業效果。
更多關于該系列產品的技術問題,請咨詢昆明棒磨機專家團隊,獲取專業的云南棒磨機技術服務:0871-63540976、138 8802 2179。
棒磨制砂機的規格參數
規格型號 | 筒體尺寸(㎜) | 筒體有效容積(m3) | 裝球量 | 筒體轉速(r/min) | 功率 | 排礦粒度(㎜) | 產量(t/h) | 重量 (t) |
---|---|---|---|---|---|---|---|---|
直徑×長度 | ||||||||
MB0918 | φ900×1800 | 2.3 | 29 | 22 | 2.5-0.2 | 6-1.6 | 6.2 | |
MB0924 | φ900×2400 | 3.1 | 29 | 30 | 2.5-0.2 | 10-2.9 | 6.6 | |
MB1224 | φ1200×2400 | 6.5 | 27 | 55 | 2.5-0.2 | 13-5 | 13.5 | |
MB1530 | φ1500×3000 | 5.0 | 8 | 23 | 75 | 2.5-0.2 | 12-5.5 | 16.71 |
MB1830 | φ1800×3000 | 6.5 | 17 | 22.8 | 132 | 2.5-0.2 | 20-9.5 | 29.8 |
MB2122 | φ2100×2200 | 6.7 | 18 | 20.9 | 160 | 2.5-0.2 | 27-12 | 42.5 |
MB2130 | φ2100×3000 | 9.2 | 25 | 20.9 | 160 | 2.5-0.2 | 30-13 | 43.9 |
MB2136 | φ2100×3600 | 11.0 | 28 | 20.9 | 200 | 2.5-0.2 | 35-14.8 | 49.4 |
MBZ2136 | φ2100×3600 | 11.0 | 32.5 | 20.9 | 210 | -5.0 | 61.5-43 | 49.9 |
MB2140 | φ2100×4000 | 12.2 | 31 | 20.9 | 220 | 2.5-0.2 | 38-17 | 50.3 |
MB2145 | φ2100×4500 | 13.8 | 35 | 20.9 | 250 | 2.5-0.2 | 43-19 | 51.8 |
MB2430 | φ2400×3000 | 12.2 | 31 | 19 | 250 | 2.5-0.2 | 47-22 | 56.0 |
MBZ2430 | φ2400×3000 | 12.2 | 31 | 19 | 250 | -5.0 | 73-52 | 58.3 |
MB2436 | φ2400×3600 | 14.6 | 37 | 19 | 280 | 2.5-0.2 | 55-26 | 61.0 |
MBZ2436 | φ2400×3600 | 14.6 | 37 | 19 | 280 | -5.0 | 84-60 | 62.4 |
MB2730 | φ2700×3000 | 15.3 | 35 | 17.5 | 315 | 5-0.8 | 125-37.5 | 75.6 |
MB2736 | φ2700×3600 | 18.4 | 42 | 17.5 | 355 | 5-0.8 | 150-45 | 81.8 |
MB2740 | φ2700×4000 | 20.5 | 47 | 17.5 | 400 | 5-0.8 | 165-50 | 84.3 |
MB3040 | φ3000×4000 | 25.9 | 50 | 16.2 | 500 | 5-0.8 | 206-62 | 130 |
MB3245 | φ3200×4500 | 33 | 56 | 15.5 | 630 | 5-0.8 | 228-70 | 138 |
MB3248 | φ3200×4800 | 34 | 60 | 15.5 | 710 | 5-0.8 | 240-74 | 142 |
MB3645 | φ3600×4500 | 40.8 | 78 | 14.5 | 800 | 5-0.8 | 270-83 | 168 |
MB3654 | φ3600×5400 | 50 | 94 | 14.5 | 1000 | 5-0.8 | 340-103 | 192 |
*上述數據中棒磨機的產量為濕法制建筑砂產量,原料硬度參照標準為中等硬度的石灰石。更多技術細節請電話聯系昆明棒磨機專家團隊:0871-63540976。
